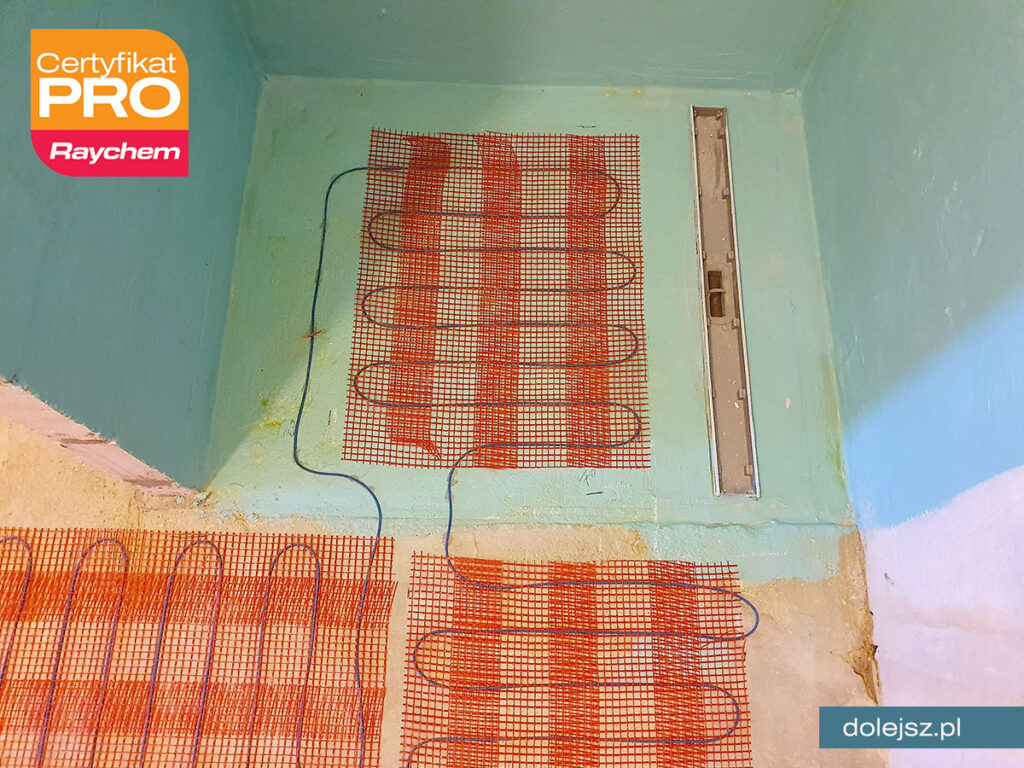

Mata grzejna pod prysznic walk-in

Raychem QuickNet 160 to samoprzylepna, specjalistyczna elektryczna mata grzejna do ogrzewania podłogowego, przeznaczona do montażu bezpośrednio pod płytkami ceramicznymi lub kamieniem naturalnym. W dokumentacji producenta są trzy cechy, które mają realne znaczenie w strefie natrysku walk-in: bardzo mała wysokość zabudowy (ok. 3,5 mm), deklarowana możliwość stosowania w obszarach prysznica oraz fabrycznie zakończony układ (kabel na siatce z włókna szklanego w zestawie).

W praktyce „mata pod prysznic walk-in” oznacza, że ogrzewasz fragment posadzki pracujący w strefie mokrej, często ze spadkami do odpływu liniowego. QuickNet 160 jest przewidziana do takiej strefy, ale producent równocześnie zastrzega, żeby nie układać elementu grzejnego pod wanną, gotową kabiną prysznicową (jako zabudową zasłaniającą posadzkę), pod zabudową zakrywającą podłogę ani w miejscach, w których będą wykonywane odwierty w posadzce. To rozróżnienie ma znaczenie: w walk-in ciepło oddaje się przez okładzinę, a pod „zamkniętą” zabudową podłoga traci zdolność oddawania ciepła w sposób kontrolowany.

Gdy ktoś pyta: „Czy 160 W/m² to nie za dużo do łazienki?”, odpowiadam wprost: sama moc powierzchniowa nie jest problemem, jeżeli system jest poprawnie sterowany i zatopiony w prawidłowej konstrukcji posadzki. Producent wyjaśnia, że wariant 160 W/m² szybciej osiąga zadaną temperaturę, a typowe koszty eksploatacji nie rosną tylko dlatego, że moc jednostkowa jest wyższa, bo system pracuje krócej. Warunek jest praktyczny: sterowanie termostatem oraz rozsądna izolacja podłoża (jeżeli da się ją wykonać), bo to izolacja decyduje, czy energia zostaje „oddana” od góry w płytkę, czy „ucieka” w dół konstrukcji.

QuickNet 160 występuje jako gotowe zestawy o stałej mocy 160 W/m², w praktycznych polach (typowo od 1 do 10 m²) w pasach o szerokości 0,5 m. To pasuje do geometrii walk-in, bo łatwo ogrzać wąskie strefy przy ściankach i wokół elementów prysznica, a jednocześnie ominąć miejsca stałej zabudowy.

Bezpieczny montaż pod prysznicem walk-in: wymagania i zabezpieczenia

„Bardzo bezpieczna” w technice oznacza, że ryzyko zostało ograniczone warstwowo: właściwy produkt, właściwa konstrukcja posadzki i właściwa ochrona elektryczna. W karcie katalogowej QuickNet 160 producent wskazuje dopuszczenie do stref mokrych (wet room approved) i stawia twardy warunek: ochrona różnicowoprądowa 30 mA jest wymagana. Dodatkowo w dokumentacji są wskazane zatwierdzenia (m.in. VDE oraz Semko), co w praktyce traktuję jako potwierdzenie, że produkt jest przewidziany do pracy w środowisku o podwyższonych wymaganiach.

Warunek RCD 30 mA nie wynika wyłącznie z karty produktu. W łazience wymaganie ochrony uzupełniającej wyłącznikiem różnicowoprądowym o wysokiej czułości dotyczy zasadniczo wszystkich obwodów, nie tylko gniazd. Taką interpretację (z odwołaniem do PN-HD 60364-7-701) pokazuje m.in. materiał techniczny Hager. W praktyce oznacza to: jeżeli mata ma pracować pod walk-in, obwód zasilania powinien być od początku zaprojektowany jako obwód z RCD 30 mA, a nie „dopinany” na końcu.

W walk-in trzeba też rozumieć, dlaczego w ogóle mówimy o strefach. Dla natrysku bez brodzika norma opisuje strefę 0 i 1 w sposób obejmujący również obszar posadzki w pobliżu natrysku: strefa 0 ma zasięg 120 cm w poziomie od punktu natrysku i 10 cm w pionie ponad posadzką, a strefa 1 ma ten sam zasięg w poziomie, ale sięga do 225 cm w pionie. To tłumaczy, dlaczego elektrykę w posadzce walk-in traktuję jako robotę o podwyższonych wymaganiach, nie jako „zwykłą podłogówkę w łazience”. Pełny tekst normy jest publikacją Polski Komitet Normalizacyjny, a na budowie liczy się to, że strefy są jasno zdefiniowane i wynikają z nich wymagania ochronne.

Do tego dochodzi kwestia połączeń wyrównawczych. W strefach kąpielowych norma wymaga miejscowych połączeń wyrównawczych obejmujących m.in. dostępne metalowe elementy instalacji wodnej i kanalizacyjnej oraz metalowe części konstrukcji. Ten element bywa pomijany w remontach, a w kontekście maty pod prysznicem ma znaczenie praktyczne: zmniejsza różnice potencjałów w otoczeniu, w którym człowiek stoi boso na mokrej posadzce.

Od strony samej maty bezpieczeństwo zaczyna się od tego, kto ją instaluje i dopuszcza do pracy. Instrukcja montażu wymaga, aby system był montowany i uruchamiany przez wykwalifikowanego elektryka, a protokół uruchomienia był wypełniany w trakcie montażu i podpisany przy uruchomieniu. Jeżeli część prac wykona użytkownik końcowy, pomiary i protokół i tak mają być zweryfikowane przez elektryka. Ten wymóg nie jest „papierologią”: w strefie mokrej to jest mechanizm kontroli, czy mata nie została uszkodzona mechanicznie zanim zostanie zakryta warstwami posadzki.

Konstrukcja posadzki walk-in: gdzie jest mata grzejna, gdzie hydroizolacja

Walk-in to konstrukcja, w której mata grzejna nie może „ratować” błędów budowlanych. Producent pokazuje warstwową konstrukcję podłogi z płytką i klejem na górze oraz z matą osadzoną niżej, przy czym warstwa hydroizolacyjna jest przewidziana jako element dla obszarów prysznica. Dla mnie w walk-in to jest logika: hydroizolacja ma odciąć wodę od warstw, w których pracuje kabel i czujnik, niezależnie od tego, co dzieje się na spoinach i na powierzchni płytek.

Kluczowe parametry, których pilnuję bez wyjątku, pochodzą wprost z instrukcji: mata ma być całkowicie zatopiona w co najmniej 5 mm odpowiedniego materiału (klej do płytek, masa samopoziomująca, jastrych lub równoważny materiał), nie wolno zostawiać pustek powietrznych w warstwie zalewowej, a maty nie układa się przez dylatacje. Producent ogranicza też opór cieplny warstw nad matą (maks. 0,15 m²K/W) i grubość okładziny (maks. 30 mm). W strefie prysznica ma to praktyczny skutek: konstrukcja „ciężka” i izolacyjna spowalnia reakcję ogrzewania i utrudnia stabilne sterowanie temperaturą.

Podłoże pod walk-in musi być czyste, stabilne i sztywne, bez pęknięć i substancji zmniejszających przyczepność, a duże nierówności trzeba wyrównać przed rozkładaniem maty. Producent przewiduje gruntowanie podłoża preparatem pod klej płytek (w zależności od rodzaju podłoża), aby mata dobrze przykleiła się do posadzki na etapie montażu. W walk-in to jest ważne podwójnie, bo pracujesz na spadkach: mata, która „popłynie” podczas zalewania, kończy się zmianą rozstawu, nieplanowanym zbliżeniem odcinków kabla i lokalnym wypłyceniem warstwy zatapiającej.

W obszarze prysznica zwracam jeszcze uwagę na fabryczne połączenie między częścią grzejną a kablem zasilającym. Instrukcja zabrania wciągania tego połączenia do rurki osłonowej i prowadzenia go w ścianie; całe połączenie ma zostać zatopione w warstwie posadzki. W walk-in jest to krytyczne, bo wilgoć i cykle temperaturowe są częstsze, a „pracujące” mechanicznie połączenie w rurce to proszenie się o problem, który ujawni się dopiero po ułożeniu płytek.

Dobór mocy, obwodu i sterownika: co musi znaleźć się w projekcie

Dobór w walk-in robię zawsze od strony geometrii, a dopiero potem od elektryki. Z dokumentacji QuickNet 160 wynika, że dostępne są gotowe zestawy w powtarzalnych polach, co ułatwia dopasowanie do wąskich pasów przy ściankach i do strefy odpływu liniowego. Jeżeli powierzchnia walk-in jest nieregularna, producent dopuszcza kształtowanie układu przez nacinanie samej siatki i układanie maty „na zakrętach” bez ingerencji w kabel.

Po stronie elektrycznej dane do projektu są jednoznaczne: zasilanie 230 V AC, moc 160 W/m², kabel zasilający w zestawie 5 m o przekroju 3×1,0 mm² oraz wymaganie ochrony różnicowoprądowej 30 mA w strefach mokrych. Producent podaje też wskazówkę do doboru zabezpieczenia nadprądowego: charakterystyka C, 13 A i maksymalnie do 18 m² maty na jednym obwodzie. Przy większych powierzchniach lub przy kilku matach w jednej łazience projektuj podział na obwody, bo to upraszcza diagnostykę i ogranicza skutki ewentualnego zadziałania zabezpieczeń.

Sterowanie jest obowiązkowe, bo QuickNet 160 jest matą stałej mocy. Instrukcja mówi wprost: musi być sterowana termostatem, który reguluje temperaturę na podstawie zewnętrznego czujnika podłogowego, ewentualnie z ogranicznikiem temperatury podłogi. Producent zaleca prowadzenie kabla czujnika w rurce (żeby dało się go wymienić) i wymaga jej szczelnego zamknięcia kapturkiem. Sam czujnik ma leżeć możliwie blisko okładziny i centralnie pomiędzy dwoma odcinkami kabla, bo tylko wtedy sterownik „widzi” temperaturę podłogi, a nie temperaturę „przy ścianie” lub w „zimnej kieszeni” podłoża.

Montaż i odbiór: kroki, pomiary, typowe błędy

Montaż w strefie walk-in prowadzę tak, żeby w każdej chwili dało się udowodnić, że mata była sprawna przed zakryciem i że nie została uszkodzona w trakcie robót. Instrukcja producenta pokazuje sekwencję montażu jako proces z pomiarami rezystancji izolacji (w MΩ) i rezystancji żył roboczych (w Ω) na kilku etapach, a następnie z wpisem do protokołu. W strefie prysznica to jest kluczowe, bo uszkodzenie wykryte po ułożeniu płytek oznacza demontaż okładziny i naprawę hydroizolacji.

Kroki, które w walk-in uważam za niepodlegające dyskusji:

1. Najpierw plan ułożenia: wyznaczasz strefę ogrzewaną, miejsca stałej zabudowy i miejsca potencjalnego wiercenia. W strefie natrysku nie projektuj ogrzewania „pod wszystko”, tylko pod realną strefę chodzenia.
2. Przygotowanie podłoża i spadków: podłoże ma być stabilne, czyste i wyrównane, a w walk-in spadki muszą być gotowe zanim rozłożysz matę. Następnie grunt zgodnie z systemem klejowym.

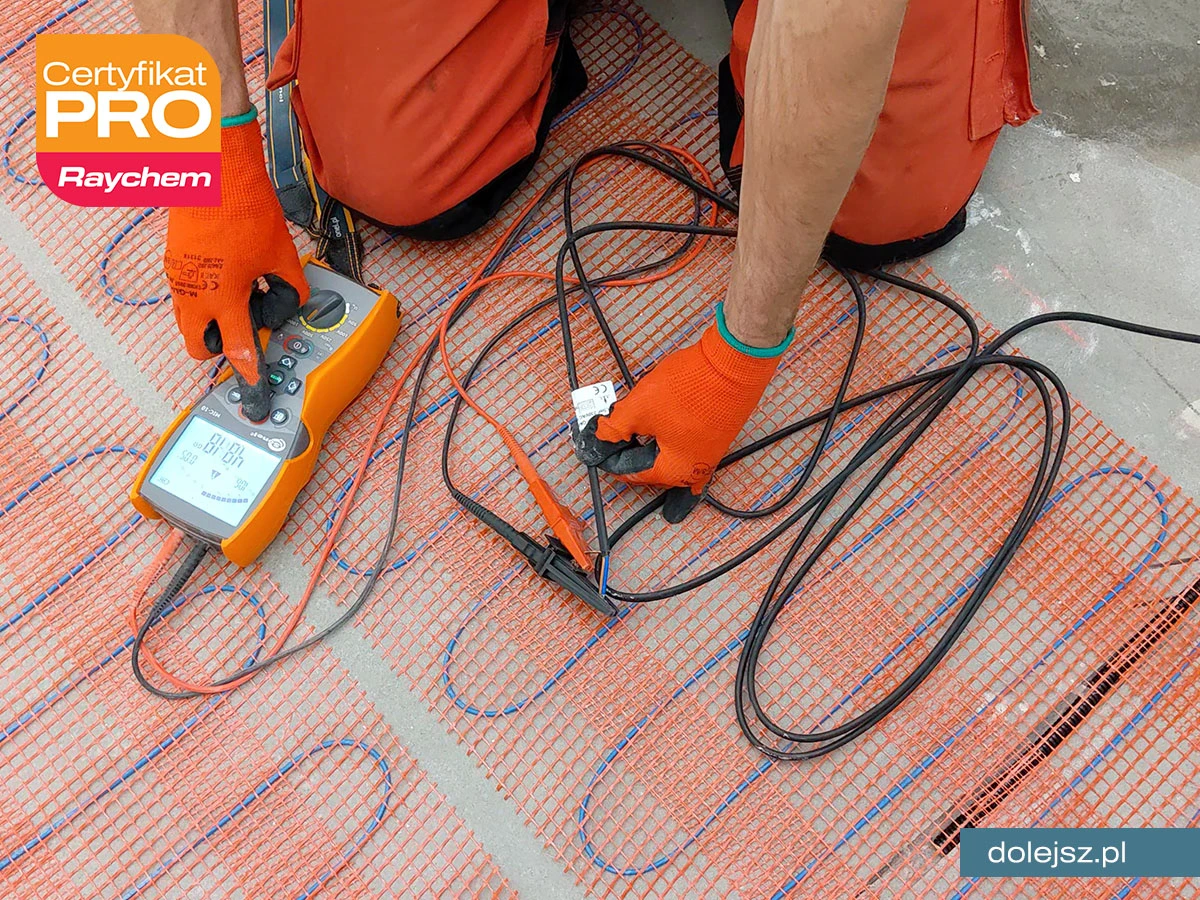

3. Pomiary wstępne i dokumentowanie: mierzysz rezystancję izolacji oraz rezystancję żył roboczych i zapisujesz wyniki jeszcze przed rozwinięciem maty.

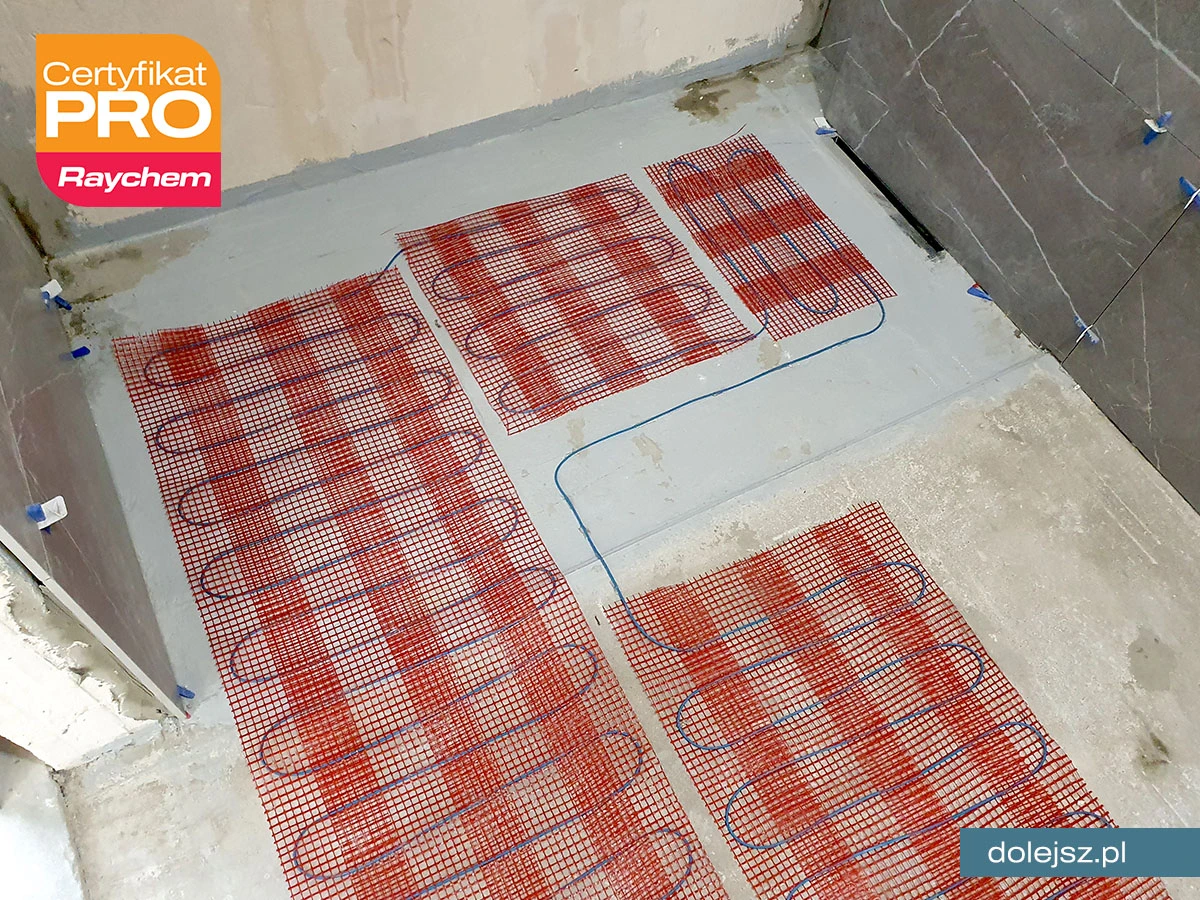

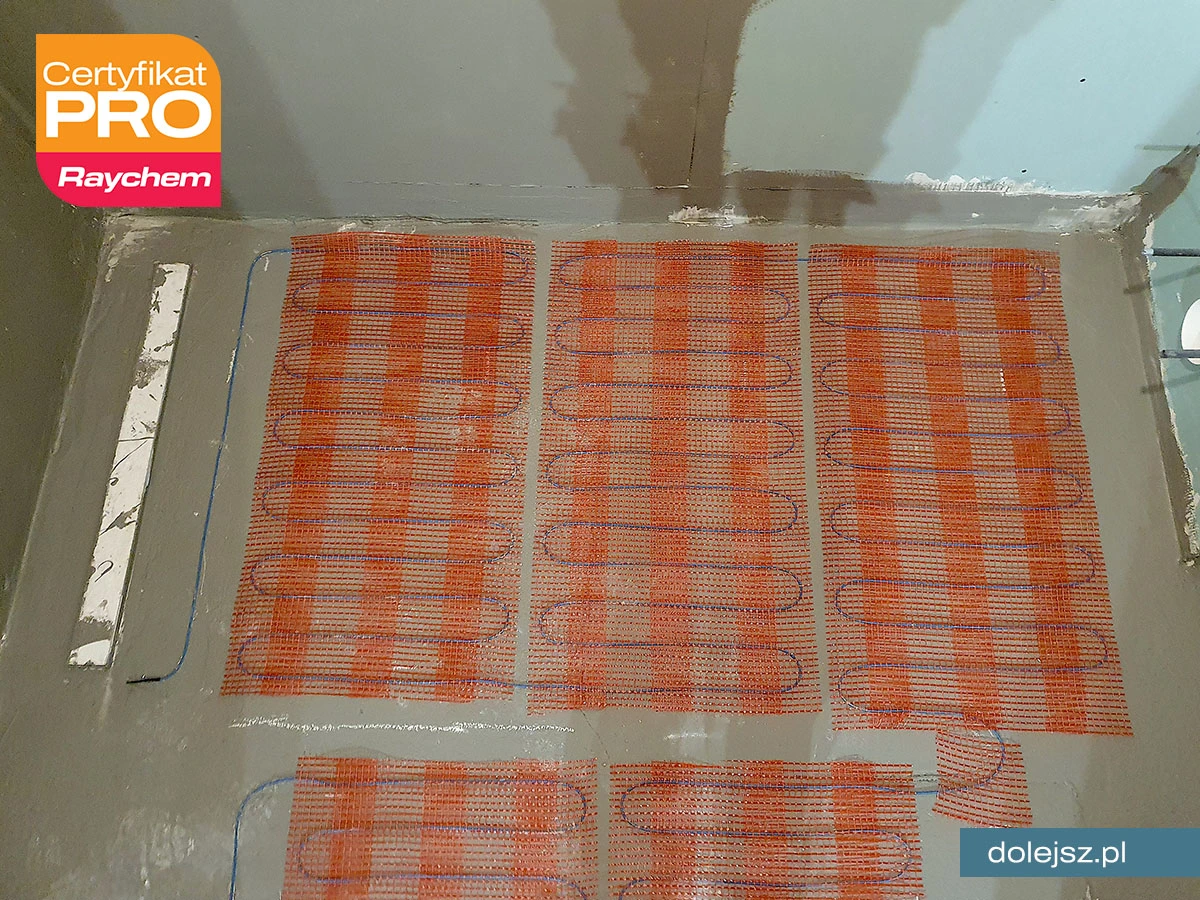

4. Rozłożenie maty: matę możesz formować przez nacinanie siatki, żeby zmienić kierunek, ale kabla nie wolno skracać ani krzyżować. Pilnujesz minimalnego promienia gięcia 30 mm i zachowujesz rozstaw wynikający z maty (dla 160 W/m² minimalna odległość między odcinkami kabla to 70 mm).
5. Czujnik podłogowy: czujnik układasz w rurce, szczelnie zamkniętej, możliwie wysoko w warstwie posadzki i centralnie między dwoma odcinkami kabla.
6. Pomiary po ułożeniu: po przyklejeniu i uformowaniu przebiegu robisz ponowny pomiar izolacji i rezystancji, zanim cokolwiek zalejesz.
7. Zatapianie i hydroizolacja: mata ma być całkowicie zatopiona w co najmniej 5 mm odpowiedniego materiału, bez pustek powietrznych. Połączenie fabryczne ma pozostać w posadzce, nie w rurce i nie w ścianie. Następnie wykonujesz hydroizolację strefy prysznica zgodnie z systemem, a na końcu warstwę kleju i płytki.
8. Pomiary końcowe i uruchomienie: po wykonaniu warstw posadzki (zgodnie z kolejnością robót) wykonujesz kolejne pomiary, kompletujesz protokół uruchomienia i dopiero wtedy podajesz zasilanie przez termostat.

Najczęstszy błąd, który widzę w łazienkach walk-in, to próba wciągnięcia fabrycznego połączenia (między częścią grzejną a kablem zasilającym) do rurki osłonowej albo „wypchnięcia” go w ścianę. Producent zabrania tego wprost. Skutek bywa opóźniony: połączenie dostaje mikrouszkodzeń od zginania i pracy posadzki, a awaria wychodzi dopiero po czasie, gdy strefa natrysku pracuje w cyklach zawilgocenia i wysychania.

Drugi błąd to zbyt cienka warstwa nad kablem i pozostawienie pustek powietrznych w masie. Instrukcja mówi jednoznacznie: minimum 5 mm i brak pustek powietrznych. W strefie prysznica to jest szczególnie ważne, bo dochodzą naprężenia od zmian temperatury, okresowe zawilgocenia warstw oraz częste cykle włącz/wyłącz.

Trzeci błąd, typowo elektryczny, to brak RCD 30 mA „bo przecież to tylko mata w podłodze” albo dopinanie RCD dopiero przy odbiorze. Dla QuickNet 160 producent wymaga RCD 30 mA wprost dla stref mokrych, a wymagania instalacyjne w pomieszczeniach kąpielowych dotyczą ochrony uzupełniającej dla obwodów łazienkowych. W praktyce to jeden z nielicznych punktów, w których nie ma miejsca na interpretację: w walk-in człowiek jest w najgorszym układzie z punktu widzenia porażenia: boso, mokro i w strefie zwiększonego ryzyka.

Gwarancja Total Care: warunki, dokumentacja, co obejmuje

W praktyce największą wartość Total Care widać dopiero wtedy, gdy ktoś musi naprawić uszkodzenie pod płytkami. Producent Raychem opisuje Total Care jako gwarancję, która dla produktów elektrycznego ogrzewania podłogowego (w tym QuickNet) wynosi 12 lat od daty zakupu, o ile produkt został poprawnie zainstalowany przez wykwalifikowanego elektryka i zgodnie z instrukcją. Kluczowy jest komplet dokumentów: formularz rejestracyjny wypełniony, ostemplowany i podpisany przez elektryka, a także zachowany przez właściciela razem z dowodem zakupu i dokumentacją montażu (zdjęcia i/lub szkice pokazujące ułożenie maty przed zakryciem).

Jeżeli instalacja została wykonana przez instalatora z programu Certified PRO, producent przewiduje wydłużenie Total Care do 20 lat. Warunek jest formalny: rejestracja online w określonym czasie od instalacji, a sama instalacja ma być wykonana przez zatwierdzonego instalatora Certified PRO. Jeżeli klientowi zależy na 20 latach, decyzja techniczna zapada tak naprawdę na etapie wyboru wykonawcy i dopilnowania rejestracji, a nie przy zakupie maty.

Najważniejsze: Total Care nie ogranicza się do wymiany samej maty. W warunkach gwarancji producent opisuje, że w razie wady w okresie gwarancyjnym może naprawić lub wymienić produkt, a także przywrócić posadzkę do stanu pierwotnego albo do równoważnego standardu. Dla walk-in to jest kluczowe, bo „naprawa elektryczna” bez odtworzenia warstw posadzki (szczególnie hydroizolacji) nie rozwiązuje problemu.
